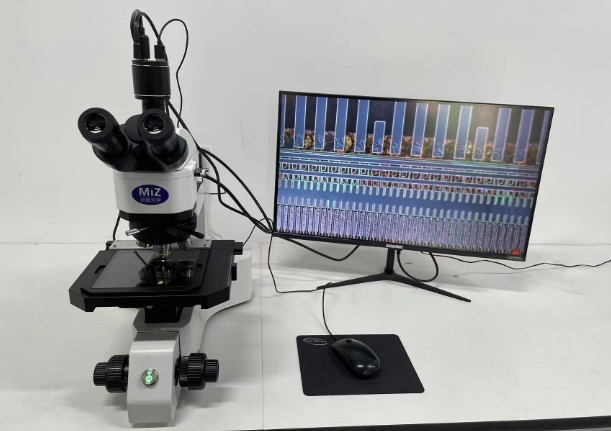

MX4RT/MX4RT-L微分干涉顯微鏡
靈活的系統組合、卓越的成像性能、穩定的系統結構，MX4RT系列專業應用于工業檢測及金相分析領域。
各項操作根據人機工程學設計，大限度減輕操作者的使用疲勞。其模塊化的部件設計，可對系統功能進行自由組合。涵蓋明場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
性能特點
■ 采用無限遠色差校正光學系統
■ 長工作距、明場兩用平場消色差物鏡，成像清晰、像面平坦
■ 配備反射式柯拉照明系統，為不同倍率的物鏡提供均勻充足的照明
■ 正像三通觀察筒，25°傾斜，極大的提高了觀察的舒適性與操作的適應性
■ 配備了機械平臺300X200mm，XY行程300mmX150mm
■ 舒適人機學設計，高剛性鏡筒，“Y”型底座，調焦機構采用前置式操作控制，精微調同軸
■ 光源采用寬電壓數字調光技術，具有光強調定與復位功能
■ 可選配攝影攝像裝置、簡易偏光裝置、干涉濾光片、測微尺等附件，拓展應用領域
技術參數
| 配 置 | 參 數 | |
| 型號 | MX4RT | MX4RT-L |
| 光學系統 | 無限遠色差校正光學系統 | |
| 觀察方法 | 明場/斜照明/偏振光/DIC | 明場/斜照明/偏振光/DIC/透射光 |
| 觀 察 筒 | 正像觀察筒，25°鉸鏈?zhǔn)饺?，分光比，雙目：三目=100：0或0：100 | |
| 目 鏡 | PL10X/22平場高眼點目鏡 | |
| 轉 換 器 | 5孔內傾式明暗轉換器，帶DIC插槽 | |
| 物 鏡 | 無限遠長工作距明場金相物鏡5X LMPL5X /0.13 WD11mm | |
| 無限遠長工作距明場金相物鏡10X LMPL10X /0.25 WD9.5mm | ||
| 無限遠長工作距明場金相物鏡20X LMPL20X /0.4 WD3.4mm | ||
| 無限遠長工作距明場半復消金相物鏡50X LMPLFL50X /0.6 WD7.5mm | ||
| 無限遠長工作距明場半復消金相物鏡100X LMPLFL100X /0.80 WD2.1mm （選配） | ||
| 調焦機構 | 粗微調同軸、粗調行程33mm，微調精度0.001，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 | |
| 載 物 臺 | 4英寸機械移動平臺,低手們粗微同軸調節,平臺面積230X215mm,移動范圍：105X105mm,含金屬載物臺板，右手位X、Y移動手輪，配平臺接口 | 8英寸機械移動平臺,低手們粗微同軸調節,平臺面積350X250mm,移動范圍：300X150mm,含玻璃載物臺板，右手位X、Y移動手輪，配平臺接口 |
| 顯微鏡鏡體 | 粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 | 粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，雙路電源輸出 |
| 反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿，12V100W鹵素?zé)?，光?qiáng)連續可調 | |
| 偏光附件 | 檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路 | |
| CTV接口 | 1X（標配）、1/2X（選配） | |
| 透射照明系統 | / | 單顆大功率5W LED，白色，光強連續可調。N..A.0.5聚光鏡，帶可變孔徑光闌 |
